Pochopení svazků a procesů: Funkce, techniky a srovnání s pramenem

Co je to stroj?

A Sbraning stroj je průmyslové zařízení určené k automatickému otáčení více pramenů drátu - typicky holé mědi nebo konzervované mědi - do jediného jednotného kabelu. Tento proces kroucení, známý jako svazek, je kritický v odvětví výroby drátu a kabelů, protože zvyšuje mechanickou sílu, flexibilitu a elektrický výkon finálního produktu.

Jak to funguje
Hlavní funkcí svazkového stroje je točit více drátů vysokou rychlostí kolem centrální osy a propojit je do soudržného svazku. Na rozdíl od jednoduchého kroucení, které může zahrnovat pouze dva dráty, se svazek zahrnuje několik pramenů (někdy desítek) kombinovaných v konzistentním spirálovém vzoru. Tento proces zajišťuje, že konečný kabel udržuje jednotné elektrické vlastnosti a trvanlivost po celé jeho délce.

Klíčové vlastnosti moderních svazků
Vysokorychlostní kroucení: Moderní stroje fungují při vysokých rychlostech, aby vyhovovaly požadavkům průmyslové výroby. Navzdory rychlému pohybu udržují stabilní pracovní výkon a zajišťují přesnost a opakovatelnost v každé dávce.

Všestrannost: Jsou schopny manipulovat s drátěnými kabely různých velikostí, což je činí přizpůsobivé pro různé požadavky na výrobu - od jemných elektronických kabelů po větší průmyslové kabely.

Pokročilé řídicí systémy: Tyto stroje jsou vybaveny importovanými elektrickými komponenty a intuitivními rozhraními dotykové obrazovky a umožňují snadný provoz, monitorování a úpravy. To zkracuje dobu nastavení a lidskou chybu.

Nízká hluk a údržba: Ukončovanou pro efektivitu, produkují minimální operační šum a jsou navrženy pro pohodlnou údržbu, zvyšování pracovního prostředí a snížení prostojů.

Ekologický design: Mnoho svazků je zakončeno zelenými, netoxickými barvami, které jsou v moderních výrobních zařízeních důležité, tak i v bezpečí v životním prostředí.

Aplikace
Sbraning stroj jsou značně používány v průmyslových odvětvích jako:

Výroba elektrického kabelu

Produkce automobilového průmyslu

Telekomunikace

Aerospace systémy zapojení

Ve všech těchto odvětvích je důsledný svazek drátu zásadní pro zajištění integrity signálu, fyzické trvanlivosti a snadné instalaci.

Co je to proces svazku?

Proces svazků je výrobní metoda používaná především při výrobě elektrických vodičů a kabelů, kde je více pramenů vodivého drátu - typicky měď nebo konzervovaná měď - zkroucena do jediného jednotného svazku. Tato technika zvyšuje mechanickou sílu, flexibilitu a vodivost konečného drátového produktu, díky čemuž je vhodná pro širokou škálu elektrických aplikací, od zapojení domácnosti po komplexní průmyslové kabely.

Účel svazku
Banching slouží několika kritickým účelům:

Vylepšená flexibilita: Banda tenkých pramenů je flexibilnější než jediný pevný drát stejné plochy průřezu. To usnadňuje směrování a instalaci drát, zejména v těsném nebo mobilním prostředí.

Vylepšený elektrický výkon: Navíjené dráty mají za dynamických podmínek lepší vlastnosti přenášení proudu. Zatímco elektrická vodivost sama o sobě není významně zvýšena, schopnost drátu odolávat mechanickým vibracím a pohybu bez rozbití se zlepšuje.

Uniformita a účinnost: svazek zajišťuje konzistentní vzor zvratu a průměr drátu, který je nezbytný pro udržení kvality a spolehlivosti napříč velkými šaržemi výroby kabelů.

Jak funguje proces svazku
Proces svazku začíná krmením několika holých nebo konzervovaných měděných pramenů do vysokorychlostního svazku. Klíčové funkce tohoto stroje zahrnují:

Automatické kroucení: Prameny jsou zkrouceny dohromady ve spirálovém vzoru. Počet zvratů na metr lze ovládat na základě potřeb aplikací.

Manipulace s proměnnou: Tyto stroje jsou schopny zpracovávat dráty různých průměrů, takže jsou všestranné napříč různými produktovými řadami.

Vysokorychlostní provoz: Moderní stroje pro svazek jsou navrženy pro vysokorychlostní výrobu, což výrobcům umožňuje efektivně uspokojit rozsáhlou poptávku.

Pokročilá technologie svazku
Moderní Sbraňské stroje jsou vybaveny funkcemi, které zlepšují spolehlivost a snadné použití:

Importované elektrické komponenty: Tyto komponenty zajišťují vyšší přesnost, trvanlivost a citlivost, často provozované prostřednictvím intuitivního rozhraní dotykové obrazovky.

Provoz s nízkým hlukem: Moderní bunchers, který je navržen tak, aby snižoval akustické emise, vytvářejí bezpečnější a pohodlnější pracovní prostředí.

Ekologický design: Použití zelených, člověka bezpečných barv a energeticky účinných komponent se vyrovnává s rostoucími environmentálními a bezpečnostními předpisy.

Snadná údržba: Zjednodušená architektura stroje umožňuje rychlé servis a snížené prostoje.

Aplikace spuštěných vodičů
Sbrané dráty jsou všudypřítomné v elektrickém a elektronickém průmyslu. Používají se v:

Napájecí kabely

Zapojení zvuku/videa

Postroje pro automobilové kabely

Kabely přenosu dat

Flexibilní šňůry pro spotřebiče

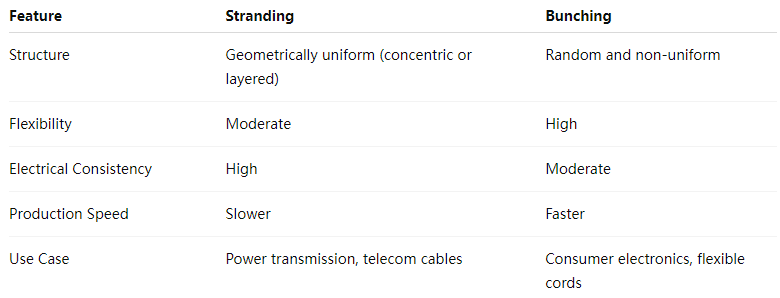

Jaký je rozdíl mezi pramenem a svazkem?

Uvádění a svazek jsou dva základní procesy ve výrobě drátu a kabelů, zejména při práci s více řezanými mědi nebo konzervovanými dráty. Zatímco oba zahrnují kombinaci více jednotlivých vodičů do jediného většího vodiče, významně se liší ve struktuře, účelu a metodě. Pochopení těchto rozdílů je zásadní pro výběr správného procesu v závislosti na elektrických, mechanických a výrobních požadavcích aplikace.

1. definice a účel
Pramen je proces kroucení více drátěných pramenů dohromady v přesném geometrickém vzoru, často sledující soustřednou nebo vrstvenou strukturu. Jeho hlavním cílem je vytvořit vodič s konzistentními mechanickými vlastnostmi, flexibilitou a jednotným elektrickým výkonem.

Na druhou stranu seskupení zahrnuje náhodně kroucené drátěné prameny bez přísného geometrického uspořádání. Tato metoda je rychlejší a obvykle se používá, pokud je flexibilita důležitější než strukturální uniformita.

2. Strukturální rozdíly
Uvízlé vodiče
Tyto vodiče jsou organizovány v konkrétním vzoru - obvykle soustředné vrstvy (např. 7, 19 nebo 37 vodičů). Přesné zarovnání poskytuje vyvážené elektrické vlastnosti a zvyšuje trvanlivost při mechanickém stresu.

Sbrané vodiče
V svazcích drátech jsou prameny krouceny dohromady bez pevného vzoru. Dráty se mohou náhodně procházet uvnitř svazku, což má za následek menší symetrii, ale větší flexibilitu.

3. elektrický a mechanický výkon
Stranding
Rovnoměrné uspořádání uvízlých vodičů zajišťuje konzistentní odpor a kapacitu. Díky tomu jsou uvízlé vodiče ideální pro aplikace vyžadující vysokou spolehlivost a přesné elektrické charakteristiky, jako je například distribuce energie nebo telekomunikace.

Banching
Sbrané dráty mohou vykazovat drobné nesrovnalosti ve výkonu kvůli nedostatku geometrické pravidelnosti. Jsou však široce používány ve flexibilních šňůrách, elektronických kabelech a situacích, kdy vodič podstoupí opakované ohýbání.

4. Proces a vybavení výroby
Stroje určené pro pramen pracují s kontrolovaným vrstvením a synchronizovanou rotací, aby se zachoval požadovaný vzorec. Díky tomu je uvěznění o něco pomalejší, ale kontrolovanější proces.

Sbraňské stroje , stejně jako ten popsaný v poskytnutých informacích, jsou navrženy pro rychlost a provozní stabilitu. Otočí více drátů vysokou rychlostí s menším obavami o geometrické uspořádání. Tyto stroje pojmou dráty různých velikostí, používají pokročilé elektrické komponenty pro provoz na obrazovce a jsou navrženy pro nízký hluk a snadnou údržbu.

5. Aplikace
Vláda se běžně používá v:

Napájecí kabely

Datové a komunikační kabely

Kabeláž automobilů, kde je klíčový odpor vibrací

Banching se obvykle nachází v:

Napájecí kabely

Elektronické zapojení a zařízení

Kabely reproduktoru
